[Three.js] 3D 라이브러리를 사용해서 태양계 만들어 보기

지난 2월까지 Febase 라는 프론트엔드 스터디를 했었다. 벌써 시즌 4까지 진행했다. Fabase는 프론트엔드 개발자들끼리 모여서 프론트엔드 관련 주제들을 가지고 학습하는 모임으로 매 시즌마다 다른 주제를 가지고 스터디를 진행한다. 이번 시즌인 시즌 4는 three.js 라이브러리를 공부하면서 3D 애니메이션을 만들어 보는 스터디를 진행했다.

강의는 three.js-journey 라는 웹 사이트의 강의를 들었다. 지금까지 전세계에서 2만7천 명 이상이 들은 three.js 강의이다. 이 강의가 시작된지는 꽤 오래되었고, 강사가 프랑스 분이신데 지속적으로 강의를 추가추가 해주시는 것으로 알고 있다.

강의를 들으면서 공부한 이후에 나를 포함한 4분 정도의 개발자 분들과 작은 프로젝트를 해 보았다. 여러가지 주제가 나왔고, 그 중에 투표를 통해 태양계를 만들어 보는 프로젝트를 하기로 결정했다.

우리가 처음에 레퍼런스로 봤던 웹사이트는 이런 곳이었다.

https://theskylive.com/3dsolarsystem

3D Solar System Orbits Viewer | TheSkyLive.com



디자인 리소스

먼저 디자인 리소스를 어떻게 구할지 알아보았다. 우리에게 필요한건 태양과 행성 8개(수금지화목토천해)에 대한 gltf 파일이었다. gltf 파일이란 GL Transmission Format의 줄임말으로 3차원 장면과 모델을 표현하는 JSON 형태의 포맷이다. 이 외에도 텍스처 이미지에 대한 파일도 필요했다. 이러한 파일들을 우리가 직접 만드는 건 힘들었다.

그래서 알아보다가 Sketchfab 이라는 웹사이트를 알게 되었다. 유료/무료로 3D 모델링 파일을 제공하는 곳이었다. 여기에서 우리가 찾는 태양계 관련 파일을 찾을 수 있었고, $9 정도 지불하고 구매했다.

https://sketchfab.com/3d-models/solar-system-f7896d085f474ef28631d88129268411

Solar System - Buy Royalty Free 3D model by KangaroOz 3D - Sketchfab Store



GLTF를 웹에 로드하기

이제 디자인 파일도 구했으니, 해당 파일을 웹에 올려볼 차례다. three.js 공식 문서를 가보면 Loading 3D models 라는 페이지가 있다. 여기에서 하라는 대로 잘 따라하면 된다. 공식 문서에서도 gltf 파일을 사용하는 것을 권장한다. gltf 를 export 할 수 있는 도구들이 많은데 그 중 가장 위에 있는 도구는 Blender 이고 내가 공부했던 three.js 강의에서도 Blender 사용법을 가르쳐 주었다.

gltf 파일을 로드 하기 위해서는 three.js에서 제공하는 GLTFLoader 라는 클래스를 사용한다.

mport { GLTFLoader } from "three/examples/jsm/loaders/GLTFLoader.js";
import * as THREE from "three";

// ... 중략

/** Model */
const gltfLoader = new GLTFLoader();

gltfLoader.load(
  "three/scene.gltf",
  (gltf) => {
    scene.add(gltf.scene);
    camera.lookAt(gltf.scene);
    console.log("success");
  },
  (progress) => {
    console.log("progress");
  },
  (error) => {
    console.error(error);
  }
);

처음에는 이렇게 공식 문서에 나온 예제 코드를 따라 파일을 로드 해 보았다. 번들러로 parcel을 사용했는데, 경로 참조 문제가 있어서 조금 애 먹은 것 말고는 불러오는 건 잘 할 수 있었다. (스터디원들끼리 서로 문제 해결해 주면서 도움을 주고 받았다.)

많은 도움 주신 ㅈㅎ님 감사합니다

gltf 파일을 성공적으로 import 해서 띄우니 우리가 sketchfab에서 보던 대로 3d 이미지가 웹에 그려졌다. 이 과정에서 카메라 위치를 조정하고 리사이징이 필요했다.

// main.js

window.addEventListener("resize", () => {
  // Update sizes
  sizes.width = window.innerWidth;
  sizes.height = window.innerHeight;

  // Update camera
  camera.aspect = sizes.width / sizes.height;
  camera.updateProjectionMatrix();
  // Update renderer
  renderer.setSize(sizes.width, sizes.height);
});

// ...중략

const scene = new THREE.Scene();

// Load Camera Perspective
const camera = new THREE.PerspectiveCamera(
  25,
  window.innerWidth / window.innerHeight,
  1,
  2000000
);
camera.position.set(1, 1, 200000);



texture를 분리해서 geometry와 함께 별도로 mesh를 구성

일차 관문은 통과 했고 이제 자전과 공전을 구현해 보려고 했다.

여기서 또 문제가 발생했는데, sketchfab에서 제공하는 gltf 파일을 그대로 사용하는 것에 한계를 느꼈다. 태양과 각각의 행성들이 별도의 오브젝트가 아닌 전체 태양계 하나로 작성이 되었기 때문이었다.

그래서 각각의 태양과 행성 texture를 분리했고, 이 texture를 각각의 geometry에 입혀서 총 9개의 구 형태의 mesh를 만들어 주는 클래스를 작성했다.

// planetData.js

export const PLANETS_IN_SOLAR_SYSTEM = {
  earth: {
    pascalName: "Earth",
    diameter: 0.5,
    textureUri: "./textures/Earth-map_baseColor.jpeg",
    pos: { x: -8, y: 0, z: 0 },
  },
  jupiter: {
    pascalName: "Jupiter",
    diameter: 0.5,
    textureUri: "./textures/Jupiter-map_baseColor.jpeg",
    pos: { x: -6, y: 0, z: 0 },
  },
  // ...
 }

// solarSystemManager.js

import { PLANETS_IN_SOLAR_SYSTEM } from "./PlanetData";
import * as THREE from "three";

import { FontLoader } from "three/examples/jsm/loaders/FontLoader.js";
import { TextGeometry } from "three/examples/jsm/geometries/TextGeometry.js";

const fontLoader = new FontLoader();

export default class SolarSystemManager {
  /**
   *
   * @param {{
   *  loadingManager: THREE.LoadingManager
   * } | undefined} options
   */
  constructor(options = { loadingManager: undefined }) {
    this.planetInfoMap = new Map();
    this.synchronizeExternalPlanetData();

    this.planetTextureMap = new Map();
    this.loadAllPlanetTextures(options.loadingManager);

    this.planetMeshMap = new Map();
    this.generateAllPlanetMeshes();
  }

  synchronizeExternalPlanetData() {
    Object.entries(PLANETS_IN_SOLAR_SYSTEM).map(([planetName, planetData]) => {
      this.planetInfoMap.set(planetName, planetData);
    });
  }

  /**
   * 모든 행성의 Texture 생성
   * @param {THREE.LoadingManager} loadingManager
   */
  loadAllPlanetTextures(loadingManager) {
    const planetTextureLoader = new THREE.TextureLoader(loadingManager);

    for (const [planetName, planetData] of this.planetInfoMap.entries()) {
      const texture = planetTextureLoader.load(planetData.textureUri);
      this.planetTextureMap.set(planetName, texture);
    }
  }

  /**
   * 모든 행성의 Mesh 생성
   */
  generateAllPlanetMeshes() {
    for (const [planetName, planetData] of this.planetInfoMap.entries()) {
      const group = new THREE.Group();

      const material = new THREE.MeshBasicMaterial({
        map: this.planetTextureMap.get(planetName) ?? undefined,
      });

      const diameter = planetData.diameter ?? 1;
      const geometry = new THREE.SphereGeometry(diameter, 32, 32);

      const mesh = new THREE.Mesh(geometry, material);
      group.add(mesh);

      // ... 중략

      group.position.x = planetData.pos?.x ?? 0;
      group.position.y = planetData.pos?.y ?? 0;
      group.position.z = planetData.pos?.z ?? 0;

      this.planetMeshMap.set(planetName, group);
    }
  }

  // ... 중략
}

이렇게 행성들을 각각의 독립적인 mesh로 쪼개니 공전, 자전 등 컨트롤을 하기에 더욱 더 수월해 졌다.



공전과 자전 구현하기

공전과 자전의 경우는 아래와 같이 행성 mesh에 rotation 속성과 position 속성을 조작해서 구현했다.

// solarSystemManager.js

setInterval(() => {
    planetMesh.rotation.y += (Math.PI / 10000) * planetData.rotationPeriod; // 자전
    // 태양 제외 공전
    if (planetName !== "sun") {
      group.position.x =
        planetData.cx *
        Math.cos(
          (Date.now() / planetData.orbitalCycle) * VELOCITY_PERCENTAGE
        );
      group.position.z =
        planetData.cx *
        Math.sin(
          (Date.now() / planetData.orbitalCycle) * VELOCITY_PERCENTAGE
        );
    }
  }, 10);

각각의 행성 mesh 에 이름을 부여하고 공전, 자전을 적용했다.



결론

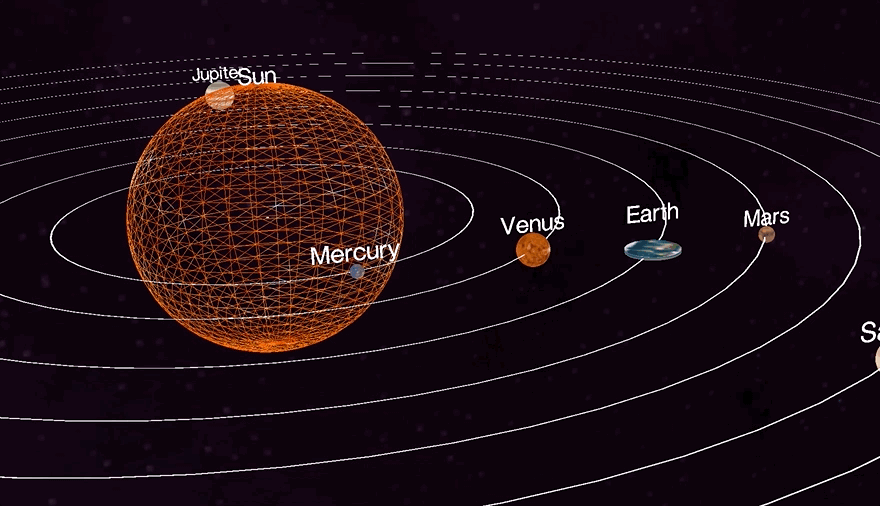

이렇게 약 3주 정도의 짧은 기간동안 3D로 태양계를 만들어 보는 프로젝트를 마무리 했다.

지구가 왜 찌그러져 있지 ㅠㅠ
